PAUTE-CARDENILLO水库的沉积与冲刷分析

作者：Luis G. Castillo(1), Manuel A Álvarez(2), José M. Carrillo(3) (1,3. Universidad Politécnica de Cartagena、2. Universidade da Coruña)

这项研究分析了厄瓜多尔帕乌特河在建造帕乌特-卡德尼略大坝后预期的变化。考虑到该项目必须在其使用寿命期间保持可行性，水库的操作规则需要考虑沉积效应。研究使用了四种互补的方法：经验公式、一维模拟（沉积）、二维模拟（冲刷）和三维模拟（详细底部出水口信息）。

1.项目的主要特征

研究区域位于厄瓜多尔的帕乌特河流域，距离阿马卢萨大坝下游23公里。待分析的区域面积为275平方公里。河流的平均坡度为0.05。见图1。

图1. (a)帕乌特河流域的研究区域 (b)帕乌特河

图2. 河流三个站点的筛分曲线和筛分均值曲线

2.泥沙输运公式

泥沙输运可以分为两种类型：冲刷载荷（极细颗粒的悬浮输运）和总床输运（床面泥沙和/或悬浮泥沙输运，取决于泥沙的大小和流速）。泥沙及其输运的主要特性包括颗粒大小、形状、密度、沉降速度、孔隙率和浓度。

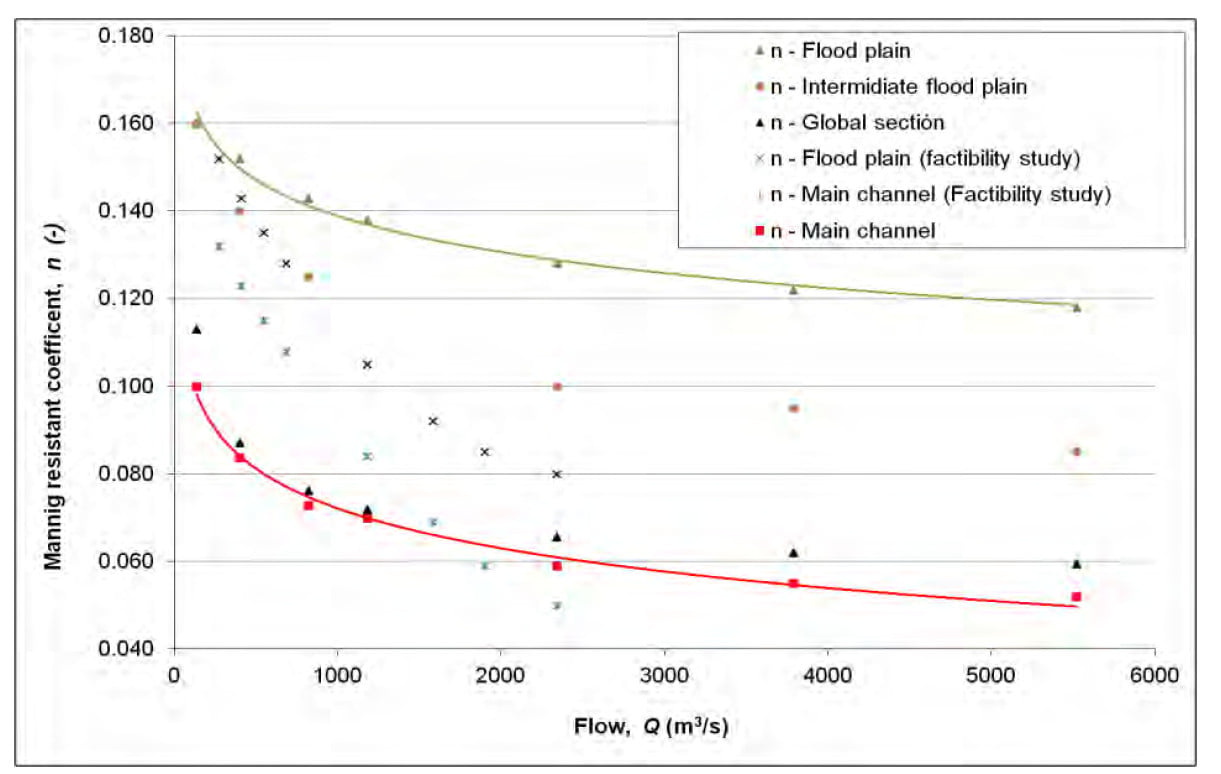

图3. 主河道和漫滩的曼宁阻力系数

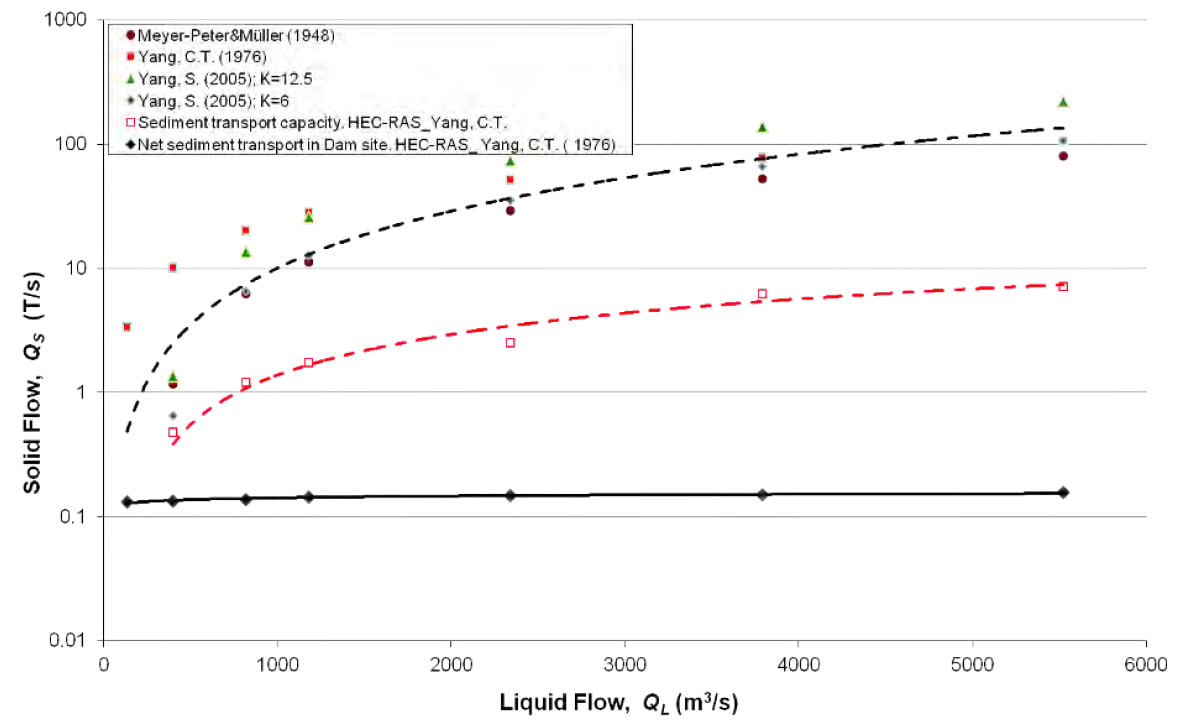

图4. 泥沙输运能力(平均值)、泥沙输运(模拟整个河段)和坝址区净输沙量

3.数值模拟

床面高程变化Z_b可从推移质泥沙的整体质量平衡方程（Exner方程）计算：

其中，p代表床材料的孔隙率；Q_bs和Q_bn分别代表主流方向s和横流方向n的推移质通量。根据非平衡推移质方程计算出来的：

其中，α_bs和α_bn分别是决定床面载荷在s和n方向输运分量的方向向量的余弦。所有非平衡效应都通过右侧的模型来表示，假设这些效应与非平衡床面载荷Qb和平衡床面载荷Qe之差成正比，并与非平衡适应长度L_s有关。

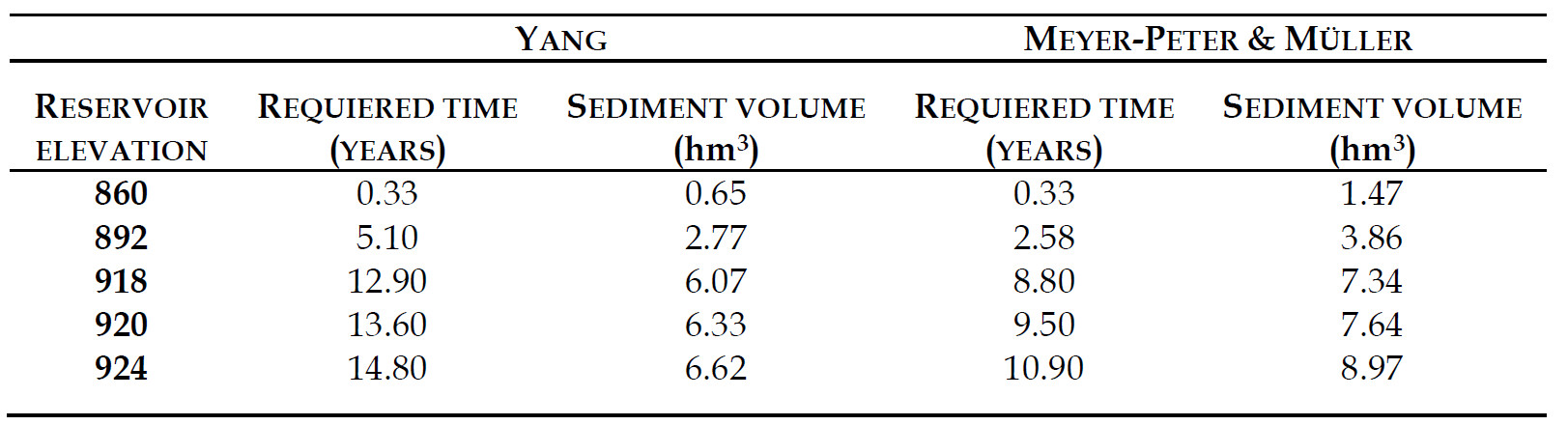

表1. 到达底部出口的时间和泥沙体积

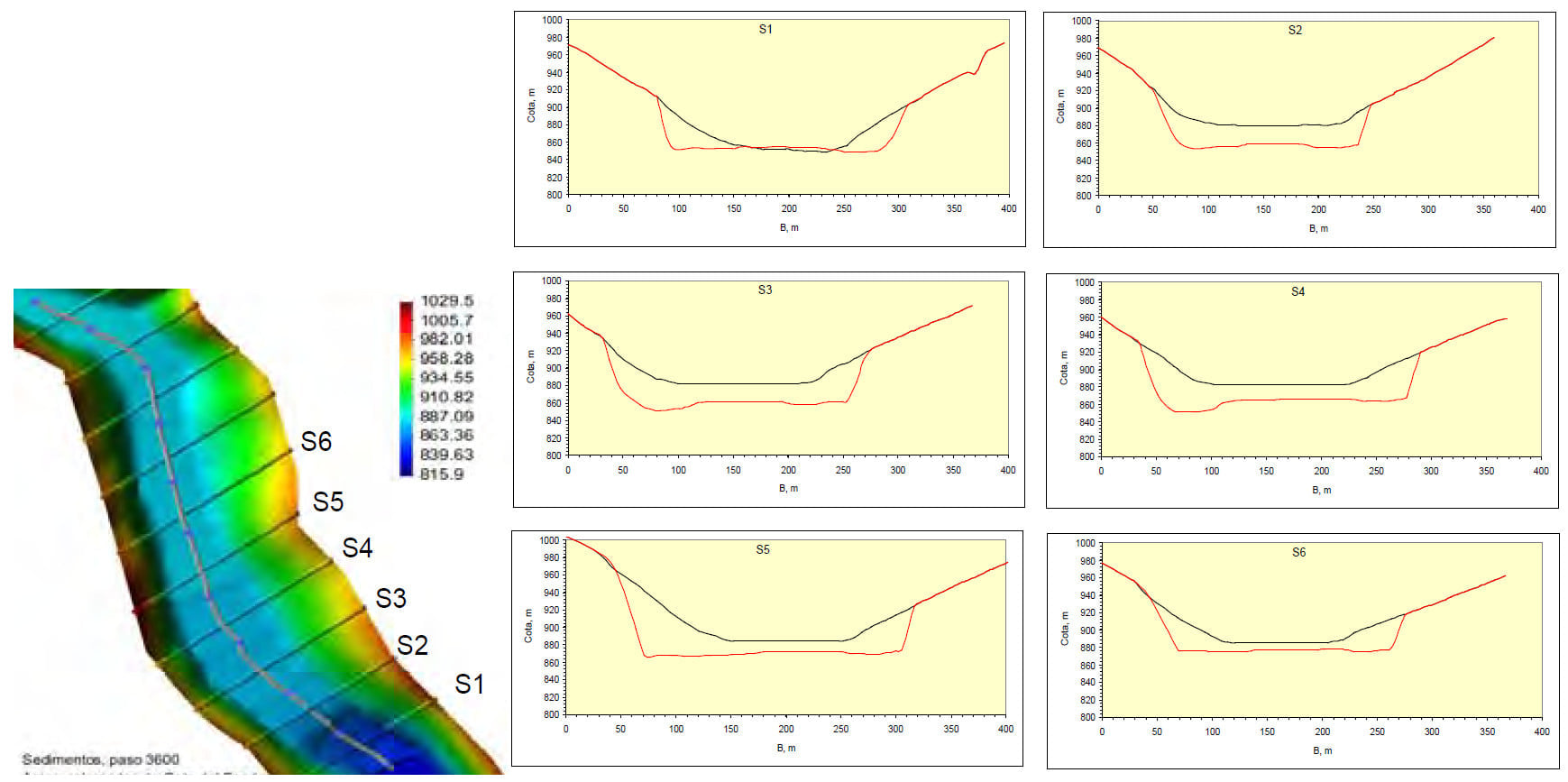

图5. 冲刷72小时前后的泥沙水平

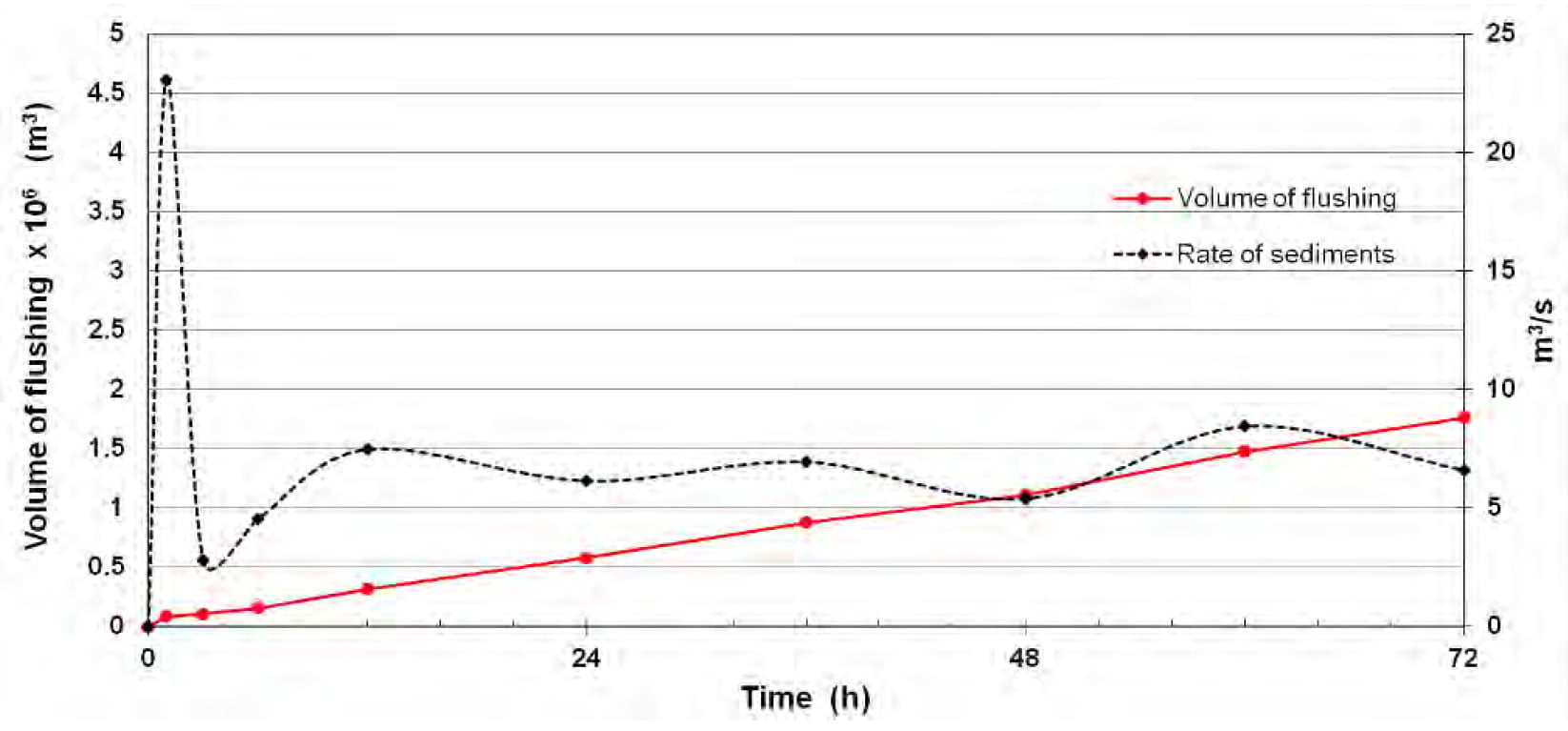

图6. 冲刷过程中底部出口的泥沙体积变化

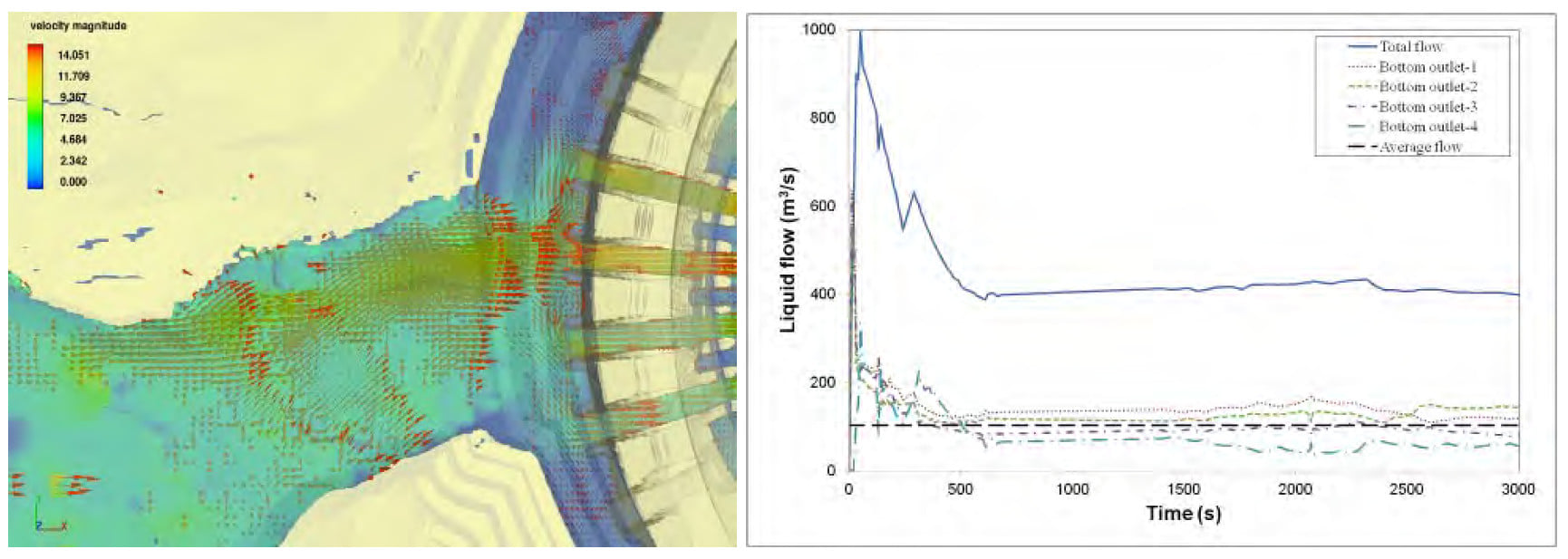

图7. (a)冲刷过程中底部出口的速度矢量；(b)每个出口的流量

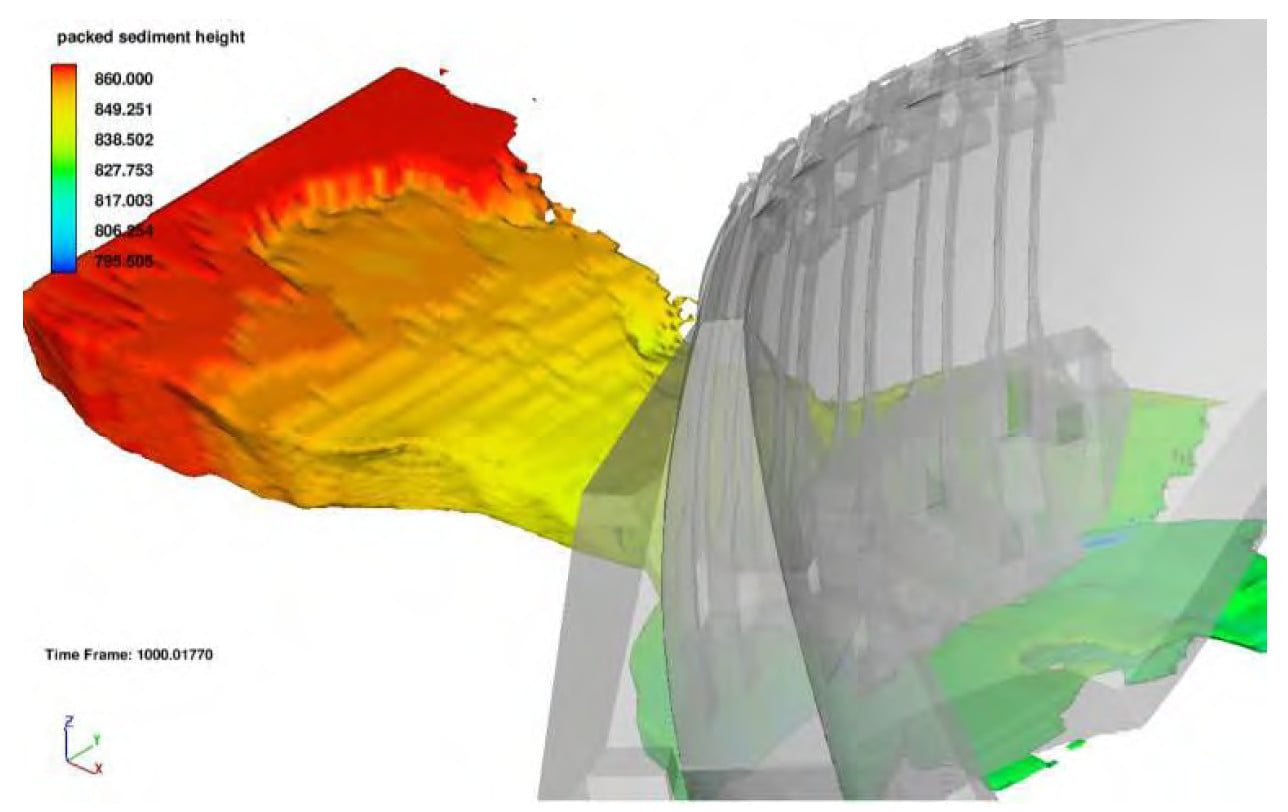

图8. 三维模拟中沉积三角洲的演变

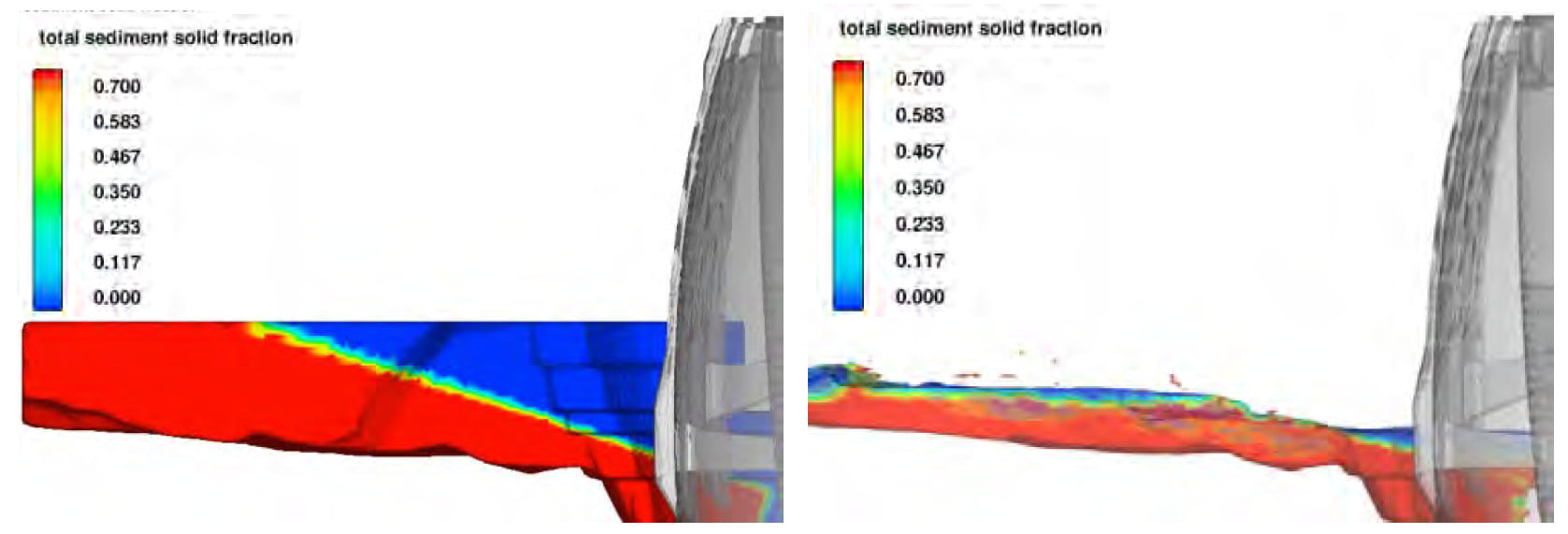

图9. 三维模拟中沉积三角洲的侧视图：(a)初始状态；(b)5000秒后

4.结论

本研究针对冲刷这一复杂现象，采用了四种相关的方法进行分析：经验公式、一维模拟、二维模拟和三维模拟。经验模拟构成了泥沙输运能力的上限。同时也能用来估算数值模拟所需的阻力系数或曼宁糙率。由于分析水库中的沉积过程需要一年的时间，以及河段长度为23.128公里，仿真是使用一维程序进行的（二维和三维程序需要高效能设备和长时间模拟）。冲刷过程的模拟是使用二维（Iber）和三维（FLOW-3D）程序。对于72小时的冲刷仿真，Iber程序需要近24小时（使用一个处理器的Intel Core i7 CPU，3.40 GHz处理器，16 GB RAM）。FLOW-3D程序，使用相同设备和8个核心，需要超过70天才能完成完整水库的72小时冲刷过程。因此，三维模拟仅用于分析冲刷最初几秒内的流动行为。结果表明采用不同复杂程度的数值模拟，可以补充经典公式，并有助于更好地理解物理现象。
