FLOW-3D应用于溢洪道的设计与评估

Placeholder image

作者:P.Chanel & J.Doering Hydraulics. Research & Testing Facility,University of Manitoba

加拿大Manitoba大学水力学研究与试验设备室(HRTF)成立1995年,由Manitoba Hydro公司以及加拿大自然科学与工程研究委员会(NSERC)、Manitoba省以及Manitoba大学资助成立。实验室拥有大量水力学研究设备、器材和人员,除了提供水力学应用与基础理论研究外,还承担相关的研究项目以及大量的产品试验。

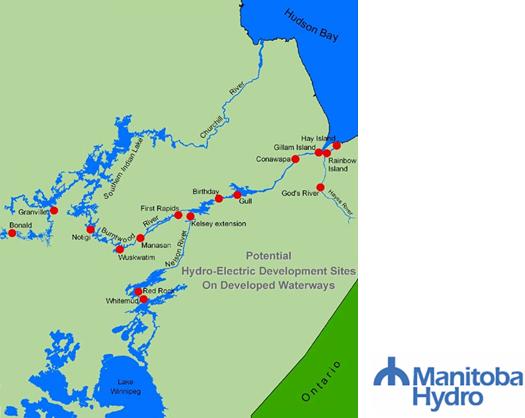

Manitoba Hydro公司拥有14个水力发电模组,预计总的发电量可达5000MW。

Placeholder image

本篇研究目的:利用FLOW-3D研究溢洪道的设计与评估,以及数值模拟结果与实验相互对比。

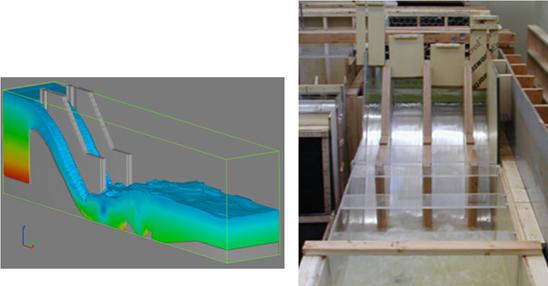

溢洪道的数值模型与实验模型

Placeholder image

利用FLOW-3D对下列三个溢洪道模型进行分析及评估

  • Wuskwatim (P/Hd = 0.9)
  • Limestone (P/Hd = 1.4)
  • Conawapa (P/Hd = 1.8)
  • P/Hd affects C inPlaceholder image

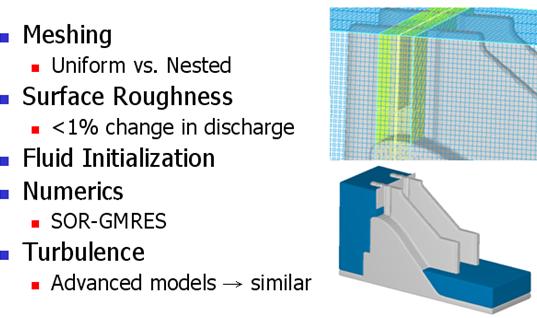

模型设定

Placeholder image

Case1, Wuskwatim Generating Station (206 MW)

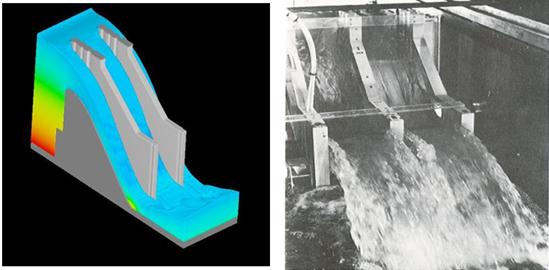

水工模型/CAD几何/FLOW-3D网格

Placeholder image
Placeholder image
Placeholder image

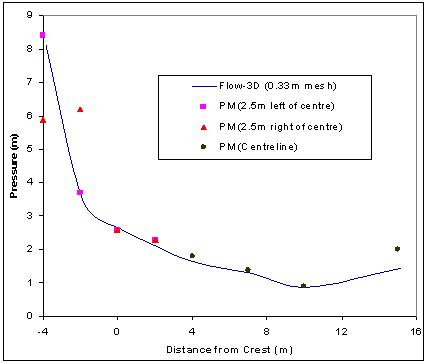

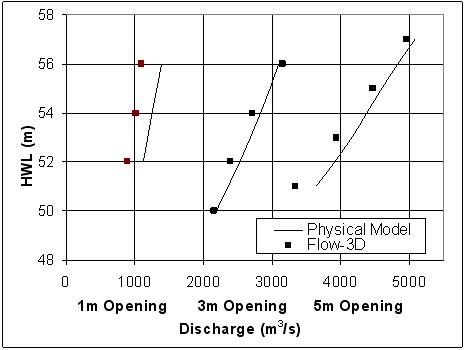

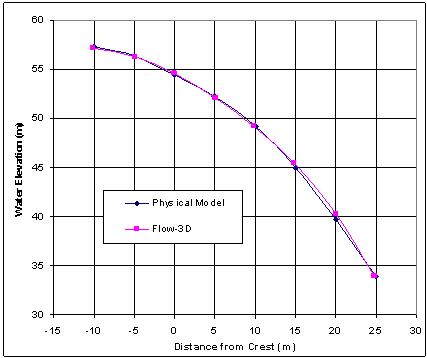

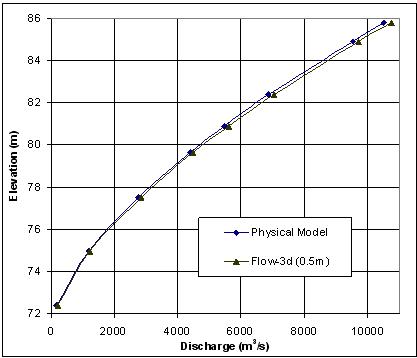

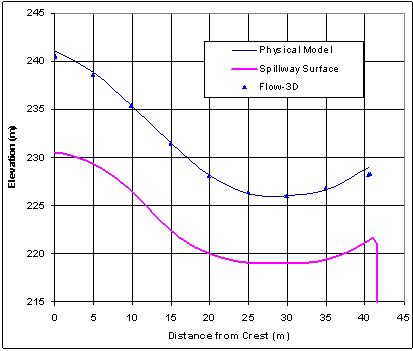

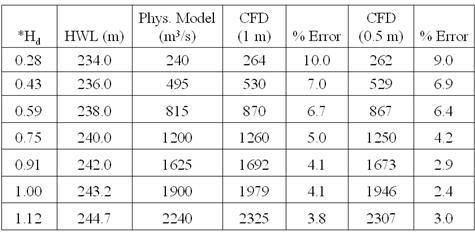

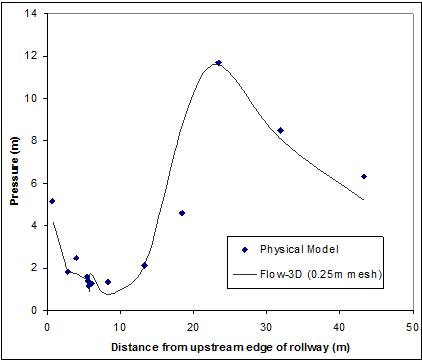

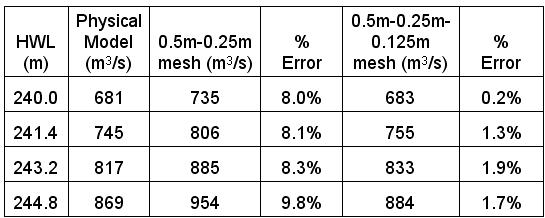

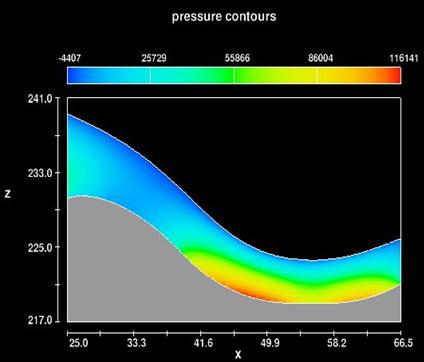

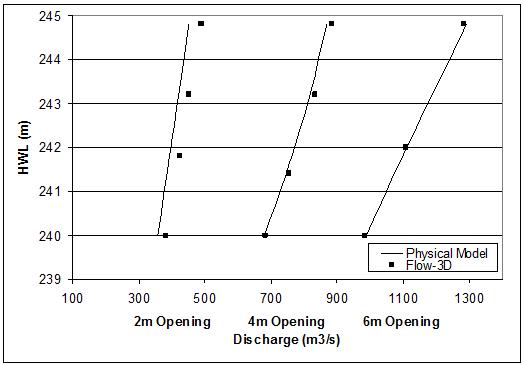

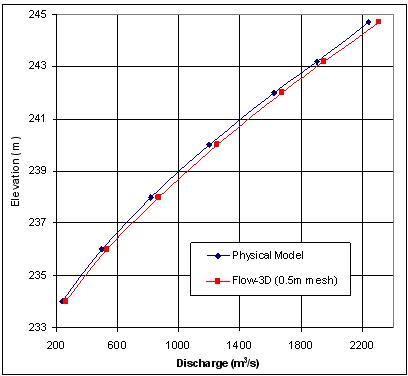

实验结果与数值模拟对比

Placeholder image
Placeholder image
Placeholder image
Placeholder image
Placeholder image
Placeholder image
Placeholder image

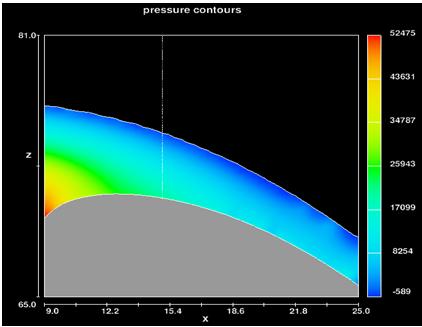

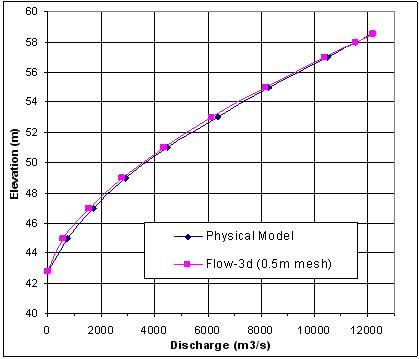

Case2. Limestone Generating Station (1340 MW)

Placeholder image
Placeholder image
Placeholder image
Placeholder image
Placeholder image
Placeholder image

Case3. Potential Conawapa Generating Station

位于 Limestone 28 公里 处,于 1992 年开始进行物理模型验证。
