应用FLOW-3D于膳食辅助机器人的轨迹规划设计(避免食物溢出)

作者: Yoshifumi Kuriyama, Ken'ichi Yano and Masafumi Hamaguchi

Placeholder image

近年来,医疗辅助机器人的开发与设计成为一个重要的课题,本篇研究的重点,在于利用 CFD 计算流体力学配合最佳化设计,研究如何取得机器手臂在移动汤匙的过程中,不会造成流体溢出的运动轨迹。

初步设定及模拟比对

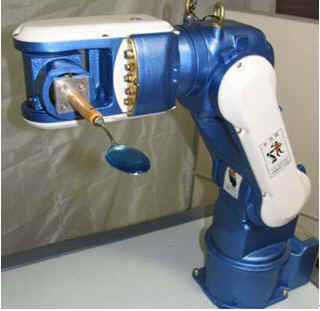

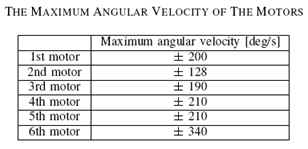

机器人本体由六个运动马达组成,每个马达的最大运动角素度如下表。

Placeholder image

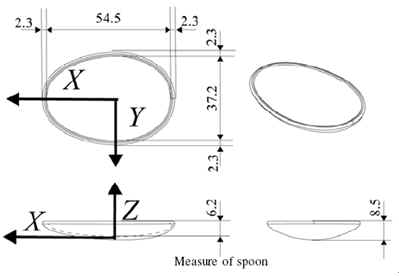

汤匙的规格如下图

Placeholder image

在本研究中搭配使用的CFD软件为FLOW-3D,流体的体积为0.0047×10?3[m3]. 流体的物理性质如下表

Placeholder image

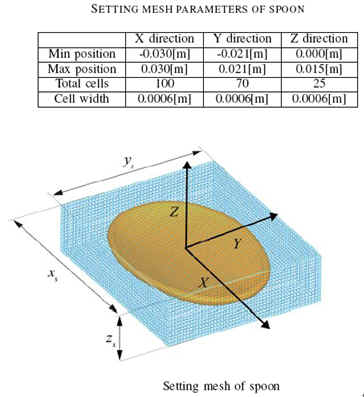

FLOW-3D的网格尺寸及设定如下所示

Placeholder image

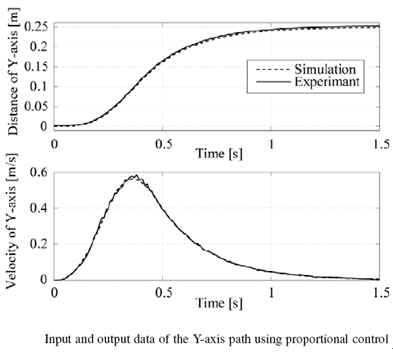

在此研究中,汤匙沿着 Y 轴移动,下图表示其位移量及移动速度

Placeholder image

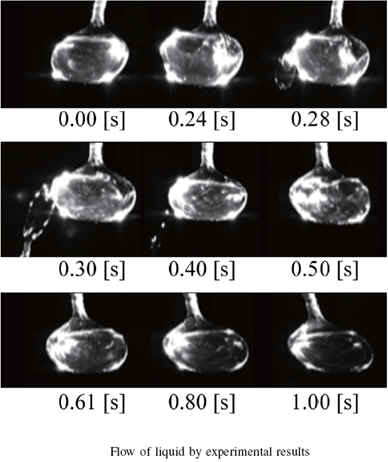

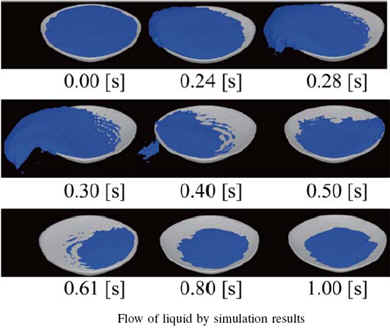

下图则是以FLOW-3D进行模拟之分析结果以及实际机器手臂运动时流体的溅出状况

Placeholder image
Placeholder image

Part A.最佳化的设定流程

本研究的计算流程可以由下列流程图表示。因此首先必须先定义出相关的参数以及决定初始条件

Placeholder image

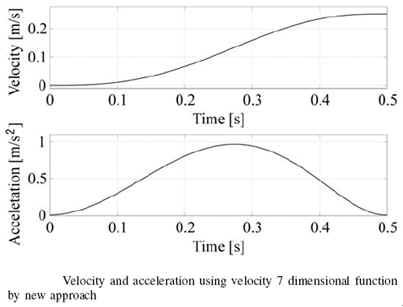

研究中,移动路径是由速度曲线积分而得,如下图

Placeholder image

速度曲线可大致分为三个区块,分别是加速区,等速区,以及减速区。而速度曲线可以用七个常数加以描述,如下之方程式

Placeholder imagePlaceholder image

根据 t=0 时

Placeholder image

根据 t=t1 时

Placeholder image

前述之七个设计常数可为

Placeholder image

当 t=t1 时

Placeholder image

Part B.指定最佳化限制

  1. 最小移动速度不能够小于零。
  2. 每个马达的转动角速度不得大于马达规格。
  3. 移动过程中波溅出的水量必须小于零。
Placeholder image Placeholder image Placeholder image

将上述评估方程式以程序计算

Placeholder image Placeholder image

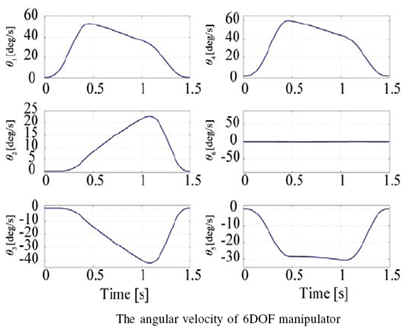

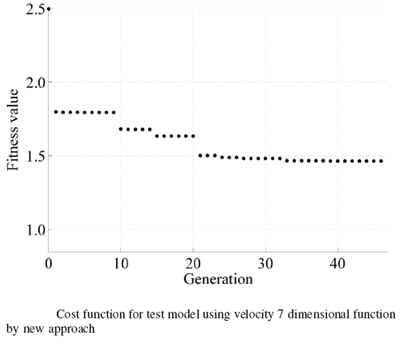

Part C.计算结果

Placeholder image Placeholder image

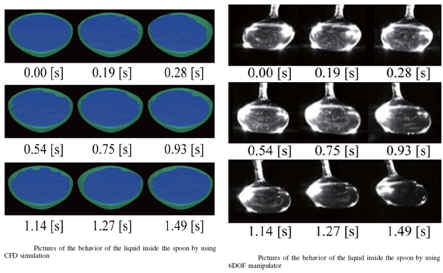

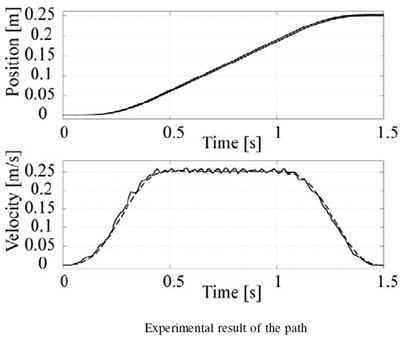

Part D.分析结果与实验比对

Placeholder image Placeholder image

本文出处:17th IEEE International Conference on Control Applications Part of 2008 IEEE Multi-conference on Systems and Control San Antonio , Texas , USA , September 3-5, 2008
