应用FLOW-3D CAST模拟高压铸造的PVT

一、何谓PVT

在高压铸造模拟中，常观测的物理结果有
P = Pressure，了解熔体在充型过程中的压力变化，如有压力不平均的现象就须进行改善；
V = Velocity，了解充型过程中熔体进入内浇口及渣包的速度，用来协助设计者优化流道设计；
T = Temperature了解熔体在充型过程中的温度变化，协助判断是否会有充填不足或冷隔的发生。

二、分析模型与参数

将渣包标识为CP1，CP2，CP3和CP4。每个渣包流道都分为四个位置，分别为C1，C2，C3和C4(如图1所示)，
分析参数为：模具温度：190°C、熔体温度：660°C、冲头速度2.5m/s(如表1所示)。

图1 铸件模型

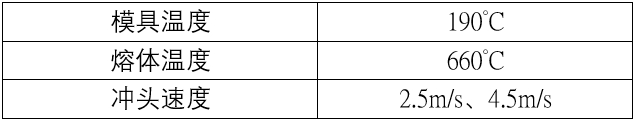

表1 分析参数

三、分析结果与修改方案

通过模拟结果(如图2所示)，订出该组产品的规范：压力不大于4Bar、速度不高于40m/s及温度不高于625度，通过这些标准去测量渣包的结果(如图3、图4所示)，由图可发现在压力皆高于标准值；在速度上CP3的C1及C2高于标准值；在温度上CP2的C1、C2和CP3的C1及C2高于标准值。

图2 模拟结果标准

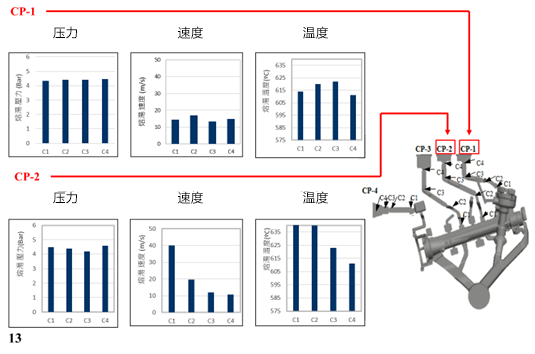

图3 原始设计CP1及CP2的PVT图

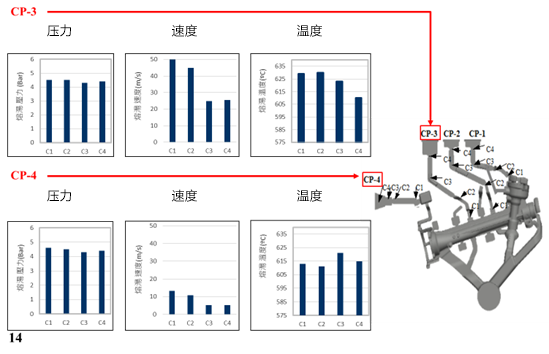

图4 原始设计CP3及CP4的PVT图

由原始设计的结果进行铸件设计变更(如图5所示)修改渣包的形状、渣包流道的路径及布局铸件的位置，并将冲头速度改为4.5m/s，来改善铸件的速度及温度。

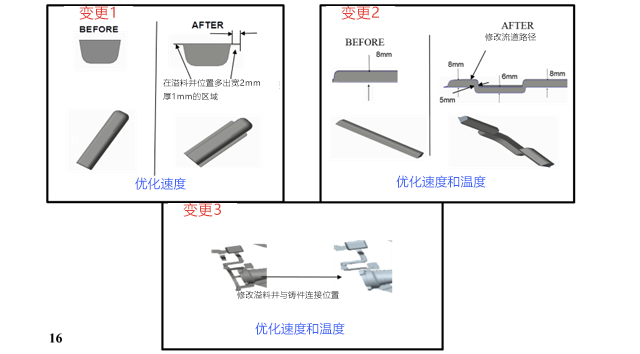

图5 变更设计一的优化项目

由变更设计一的模拟结果可看出修改后的效果(如 图6图7所示)，由图可发现在压力上剩下CP3的C1、C2及C3和、CP4的C1及C2高于标准值；在速度上都已优化完成；在温度上CP2的C1、C2和CP3的C4高于标准值。

图6 变更设计一CP1及CP2的PVT图

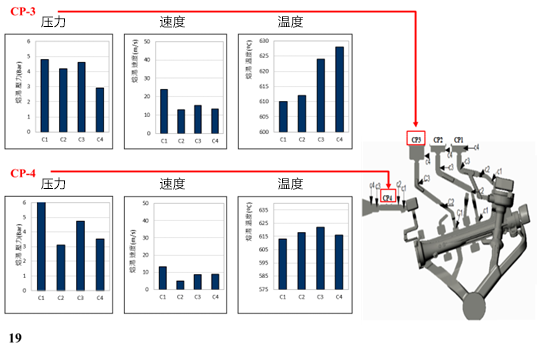

图7 变更设计一CP3及CP4的PVT图

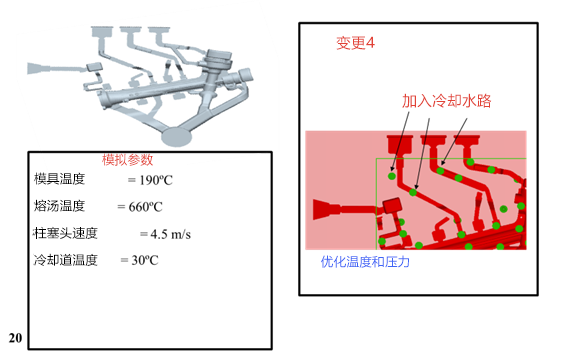

由变更设计一的结果可看出变更后的设计可以使铸件的PVT更好，所以依据这样的想法进行变更设计二，并加入冷却水路来改善局部热点位置(如图8所示)。

图8 变更设计二的优化项目

由变更设计二的模拟结果可看出修改后的效果(如图9图10所示)，由图可发现压力、及温度皆低于标准值。

图9 变更设计二CP1及CP2的PVT图

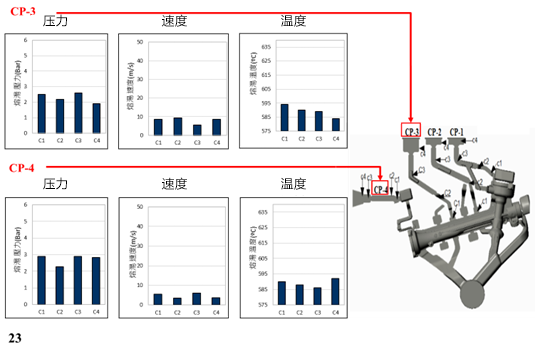

图10 变更设计二CP3及CP4的PVT图

四、 结论

设计人员可通过FLOW-3D CAST的模拟结果来建立标准，由结果来订定变更设计的方向进而达到优化模具的目的，让压力、速度及温度都是在合理范围内，另外藉由软件的分析可让设计者建立出一套标准的设计流程，提高模具开发的效率。
