应用FLOW-3D于镁合金压铸仪表板的设计

Schaufler Tooling是著名的德国压铸模具制造商,专精于制作大型铝合金以及镁合金的车用模具。

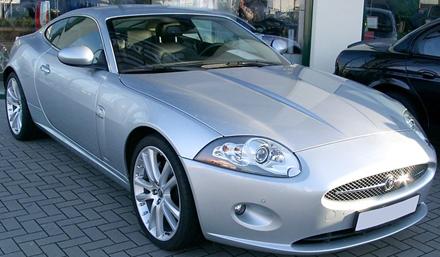

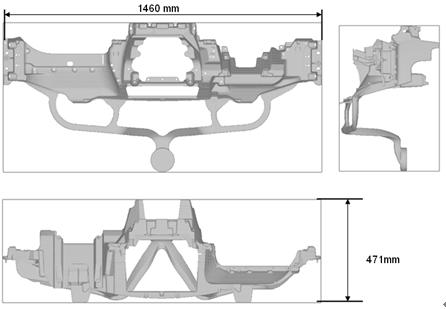

以下为Schaufler Tooling参与制作的镁合金压铸仪表板- Jaguar X150。

Placeholder image
Placeholder image

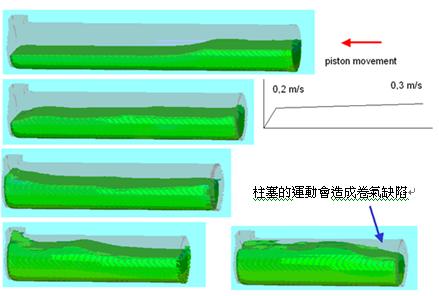

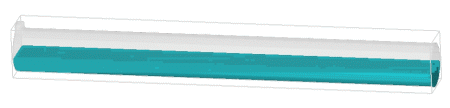

讨论一:料管内柱塞的运动对于金属卷气的影响

Placeholder image Placeholder image

最佳化的柱塞运动

讨论二:模具设计

Placeholder image

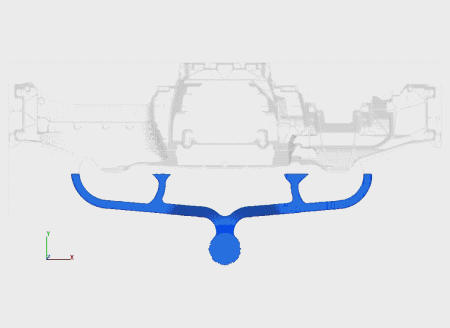

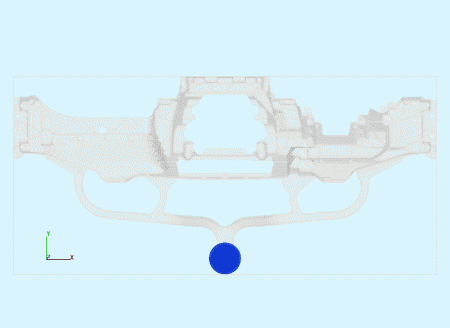

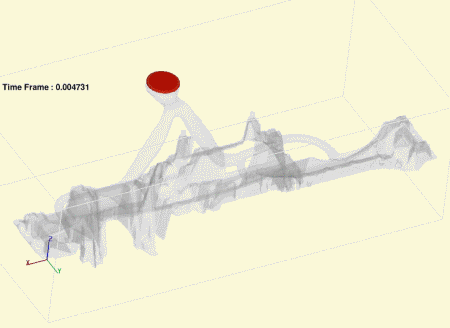

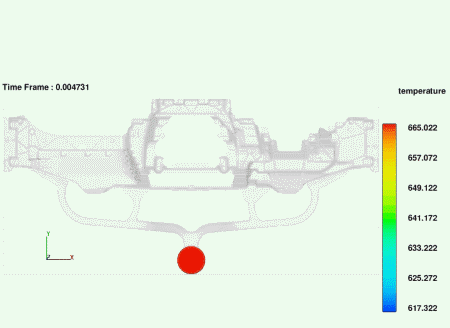

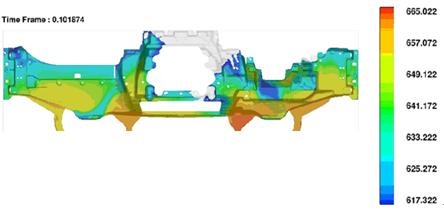

原始模具设计的充型分析(温度分布)

Placeholder image

原始设计的问题

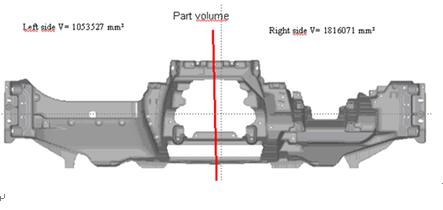

由于产品两侧的体积不一样大,对称的流道设计必须进行修改

Placeholder image
Placeholder image

修正:流道以及进料点位置的调整

Placeholder image

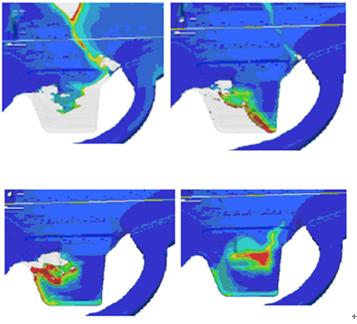

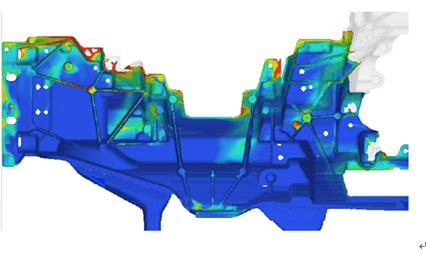

第一次修正的充型分析(氧化膜分布)

Placeholder image

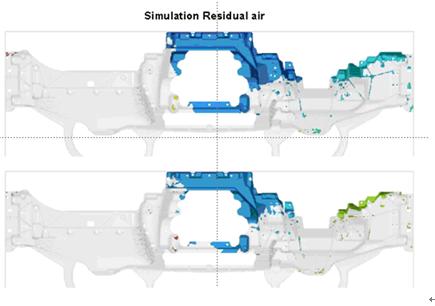

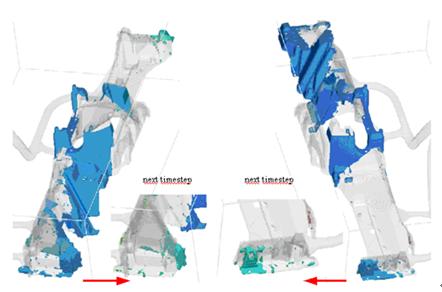

气体最后排出模具的位置

Placeholder image

修正结果

Placeholder image

充型分析(氧化膜分布)结果

Placeholder image

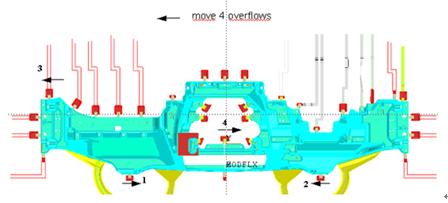

根据氧化膜位置定义溢料井(overflow)的位置

Placeholder image

氧化膜分布的结果

Placeholder image
