FlowSight是一个高级的后处理工具,提供了分析、可视化及数据输出功能,旨在提供FLOW-3DFLOW-3D CASTFLOW-3D AMFLOW-3D WELD最美观、高清分辨率的可视化仿真结果。FlowSight通过直观的界面为用户提供了卓越的结果分析功能,比如沿样条曲线路径的二维及三维剖面、透明度、体渲染、高级的数据图表、计算器、流线、矢量、多窗口和动态对象可视化工具,工程师可充分利用它们进行分析和展示。

FlowSight许可证包含在所有产品模块中。

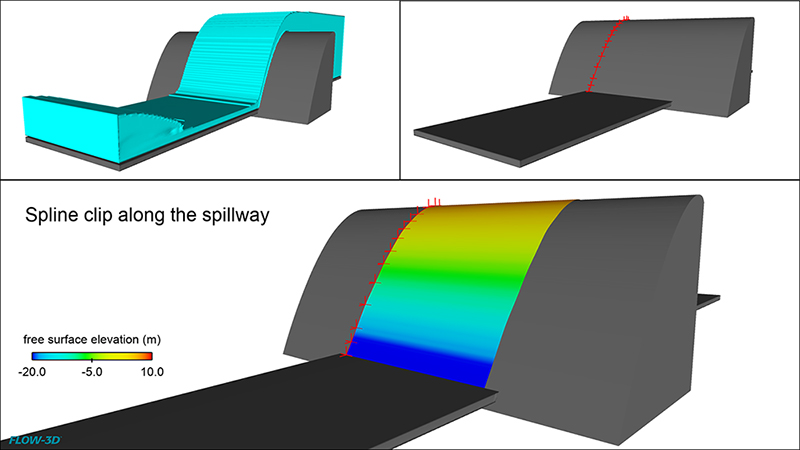

New – Spline Clips 新功能-沿样条曲线路径剖面

FlowSight新功能允许用户沿着复杂的曲面生成剖面。图示为反弧堰的溢流仿真案例,通过先设置一条沿着反弧堰表面的样条曲线,然后通过拉伸产生一个剖面,剖面以水位显示云图。

Placeholder image

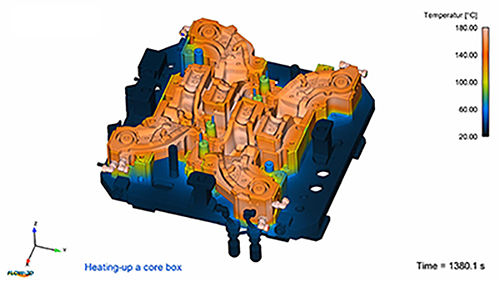

Keyframing Capabilities 关键帧

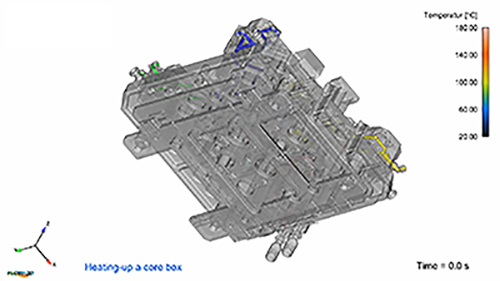

在分析大型复杂的仿真时,随着时间的推移,感兴趣的区域可能被几何图形或变化区域遮挡。关键帧解决了这个问题,它允许几何图形在分析过程中被“炸开”,并允许视点在时间和空间中移动和转动。 图示关键帧为制芯工艺中热芯固化的几何体转动过程。

Placeholder image
Placeholder image

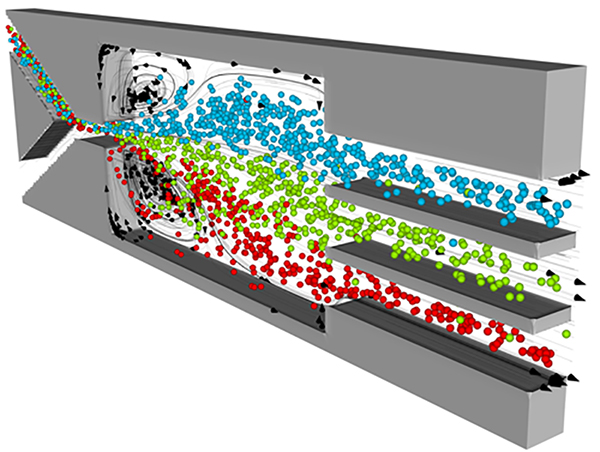

Particle Visualization 粒子可视化

FlowSight配备粒子可视化的全部功能。粒子可以以直径、密度、寿命、速度和其它相关变量着色。图示为粒子以“直径”着色。

Placeholder image

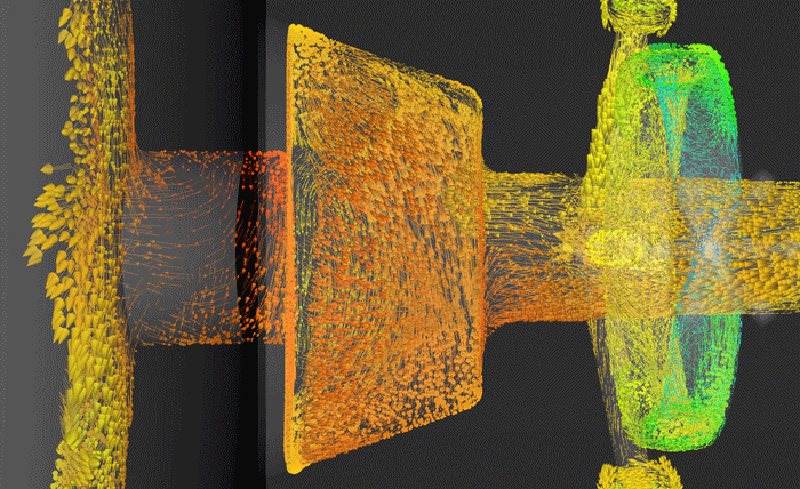

Velocity Vector Fields 速度矢量场

FlowSight为客户提供了二维、三维的速度矢量场可视化选项。定制的矢量场允许变量着色、密度和比例调整,以提高清晰度。

Placeholder image

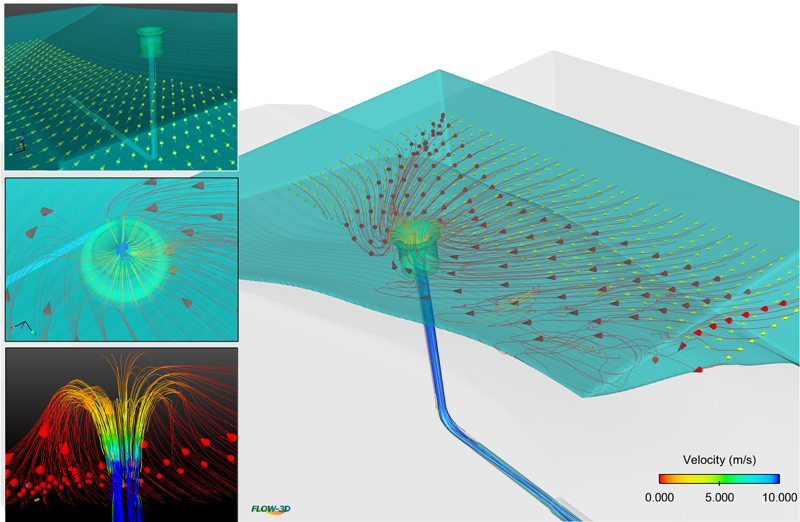

Streamlines/Pathlines/History 流线/迹线

FlowSight流线特征是一种直观的方法,逼真地显示复杂动力学模式,提供了流场速度方向的实时快照。迹线模拟流体微粒随时间的运动轨迹,历史线生成流场中的流体微粒动画。

Placeholder image

Iso-surfaces 等值面

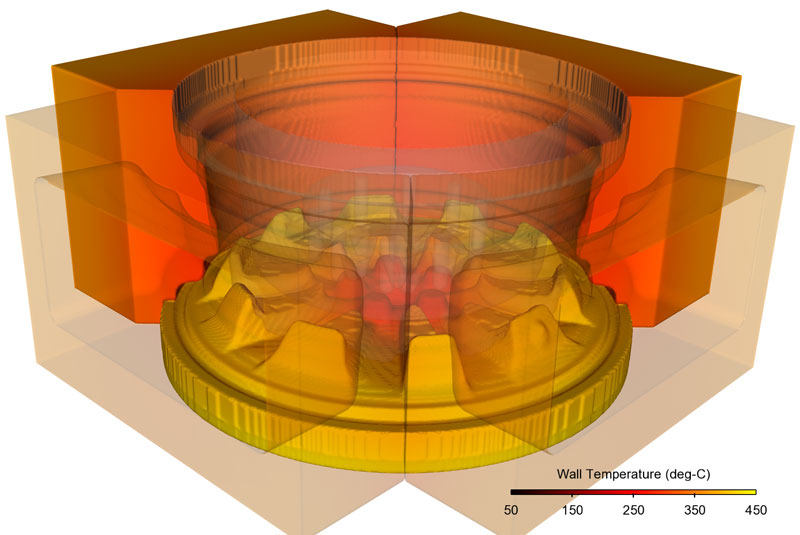

等值面是一种显示流体和固体表面的强大、快速的方法,非常适合显示恒定的紊流能量区域。

Placeholder image

Volume Render 体渲染

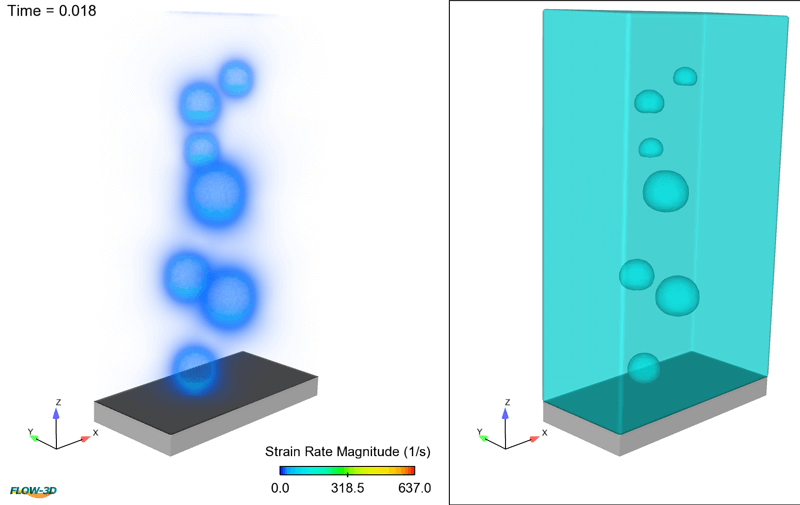

使用定制的体积映射来阐明整个体积的一个变量,而不是仅在等值面上。图示为使用体渲染方式显示每个气泡和周围液体的应变率大小。

Placeholder image

2D Clips 二维剖面

二维剖面用于显示任意横截面的流体参数。

Placeholder image

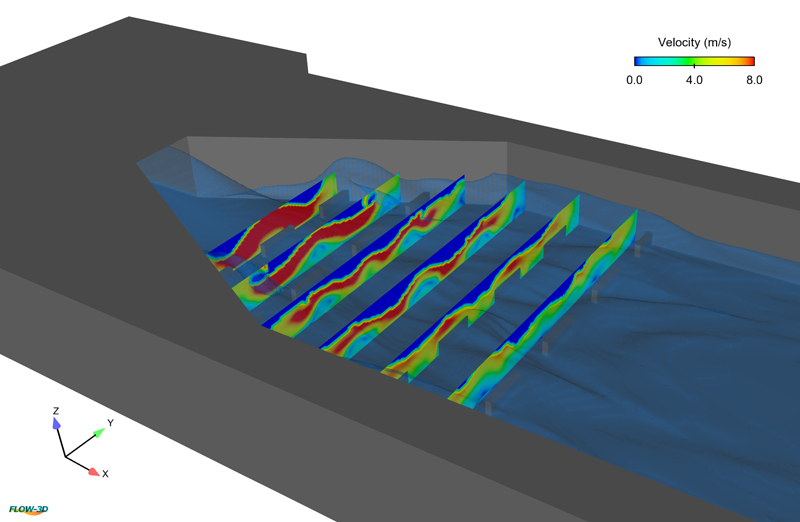

Arbitrary Clips 任意剖面

分析具有广阔的、弹性的表面视图,包括平面、圆柱形、方形、圆锥形、球形和流线型表面的可视化,这有助于流体流动需要在非平面表面可视化时使用。任意剖面也能连续建立多个剖面。

Placeholder image

Probe Data 监测数据

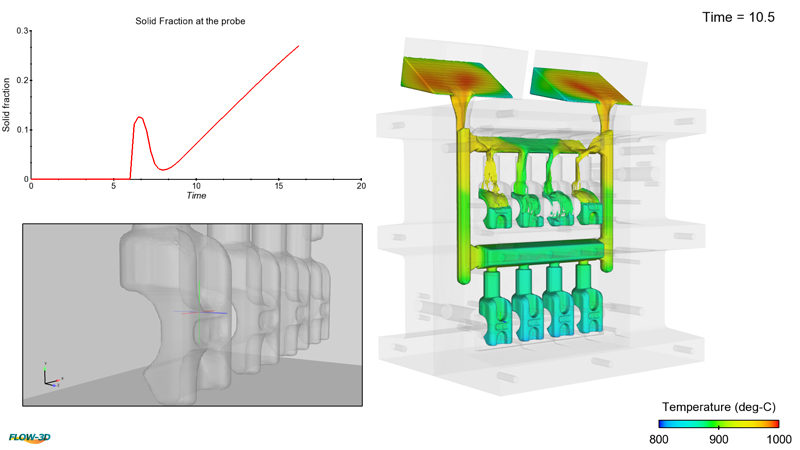

点监测阐明随时间变化的变量演变过程,线监测阐明随距离变化的变量值。图示为一个点监测,显示了铸件的凝固分数。

Placeholder image

Vortex Cores 涡核

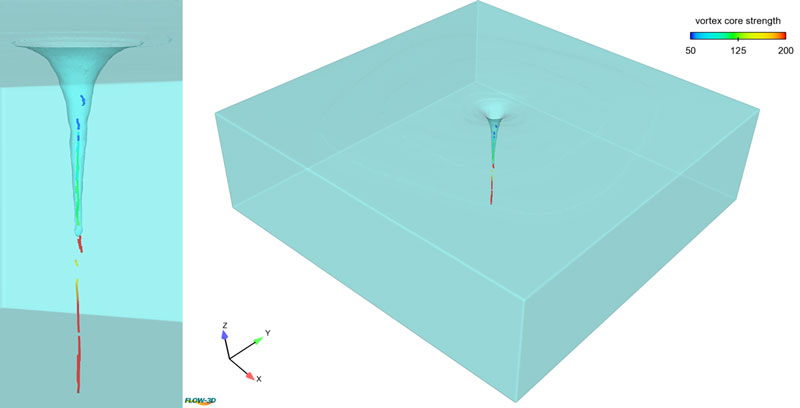

涡核识别提供两种不同选项:涡度和特征分析,也允许基于涡核强度过滤结果。

Placeholder image

History Data 历史数据

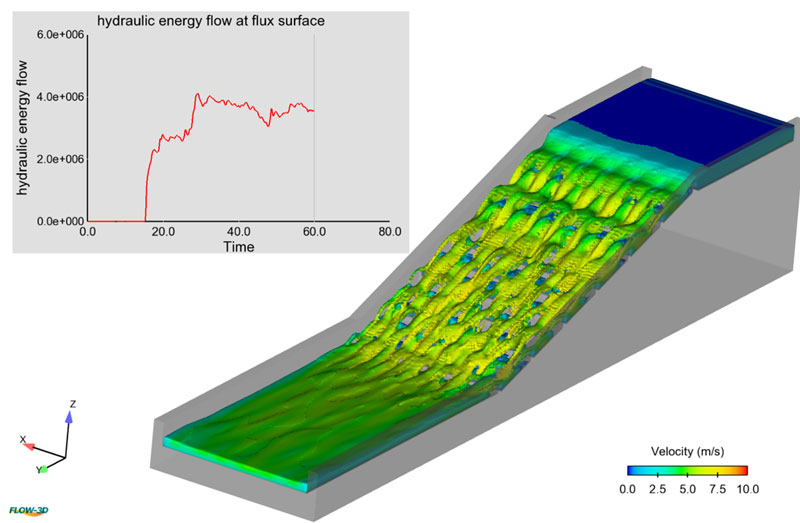

图形工具用于分析通用历史数据、诊断信息和网格边界数据,也可针对不同设计方案对比分析。

Placeholder image
